大疆天空之城，开挂的想象力怎样落地

2022-09-27 作者：欧博游戏官网国际编辑部

作甚“大疆天空之城”

?全球立异影像手艺向导者DJI大疆的总部基地

?修建计划泉源于高技派福斯特修建事务所，被媒体评为“2022年最值得期待建成的十大新修建”之一

?国际首例200米以上非对称悬挂全钢结构超高层修建，东塔高213米，西塔高195米，狼籍悬挂12个巨型悬翼

?105米高空、76米大跨度（长度90米）单悬索桥横跨双塔，轻盈的连桥和刚劲的悬翼空中相映

?悬翼大跨无柱空间，270度无遮挡景观视野，适配无人机试飞空间

?结构构件充分外露，机电管线有序穿梁

?装配率超85%，国家AA级装配式修建

?“以无人机的工业制造权衡修建结构”，大疆业主对制作字斟句酌

“大疆天空之城”实现之路

2022年9月，大疆天空之城周全启用之际，来自全历程加入其中的欧博游戏官网国际修建师和工程师，聊聊这座超等项目背后的故事。

吴昱
欧博游戏官网国际深圳公司执行总修建师
大疆天空之城项目施工图总认真人

程华群
欧博游戏官网国际集团副总工程师
大疆天空之城项目结构认真人

01.

不管“天空之城”何等“上天”

总得脚扎实地

Q：先回首一下，欧博游戏官网国际昔时是怎样在强烈的竞争中，签下大疆天空之城这个项目的？

吴：这个项目自计划宣布就是一个天下级的作品。在我们看来，不管“天空之城”何等“上天”，总得脚扎实地的实验，许多手艺问题需要多方配合，并团结中国国情来深化解决，这是我们事情质朴的起点。我们与大疆在项目的初期接触历程中，也针对计划落地性都予以充分的论证，增强了他们对计划实验的信心。

程：这是大疆第一次亲自涉足修建领域，他们很是具有立异和钻研精神，对合作方期待很高，最终选择欧博游戏官网，与我们多年来超等项目的实践与口碑、合作的至心分不开。事实证实，这个项目是各合作方立异基因的一次碰撞与升华。

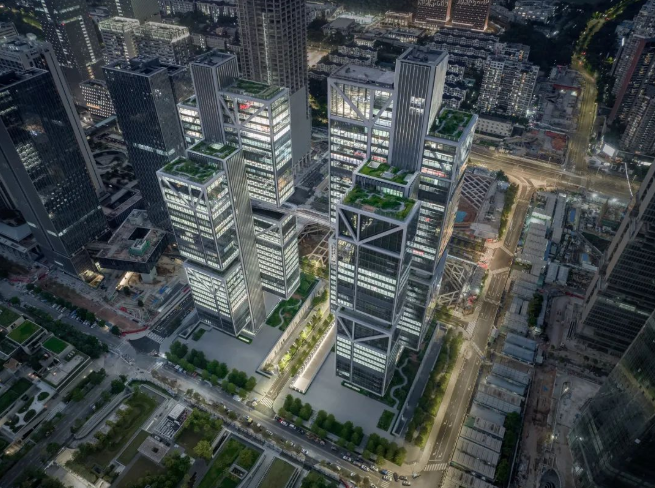

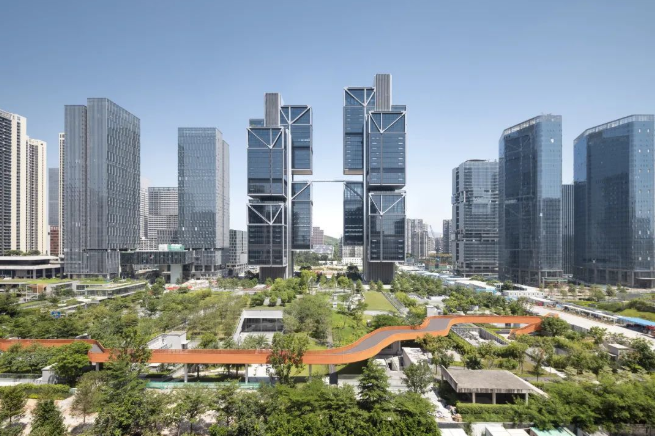

▲项目坐落于深圳留仙洞总部基地

Q：这显然是一个重大的合作项目，好比福斯特事务所，欧博游戏官网是怎样与他们睁开事情的？

吴：福斯特事务所涤讪了项目基本的创意和面目，而我们和照料的目的则是怎样在合规的条件下高完成度地实验这些创意�Ｅ凡┯蜗饭偻谙钅恐械慕巧羌苹袄┏跖浜稀⑹┕ね忌杓啤⒆芭涫叫藿ㄉ杓普馊鲋飨�，也可以明确为项目落地的支持者和陪同者。

计划公司及项目近10家的各专项照料如结构、机电、消防、交通、室内、景观、灯光等，欧博游戏官网的态度是尊重每家的设计和配合每家的需求并整合最优计划，同时在我们自身合约限制的事情规模之外为业主提供最大弹性的事情延展，以及面向实验的协调事情。

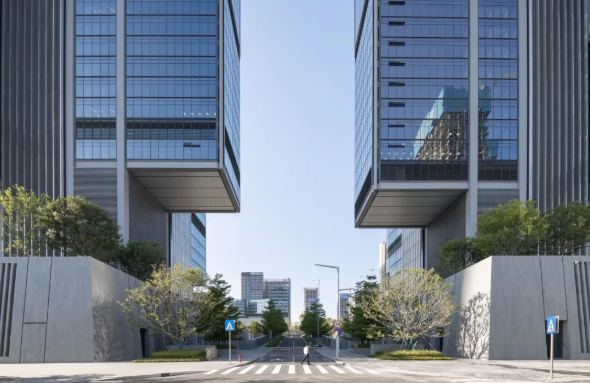

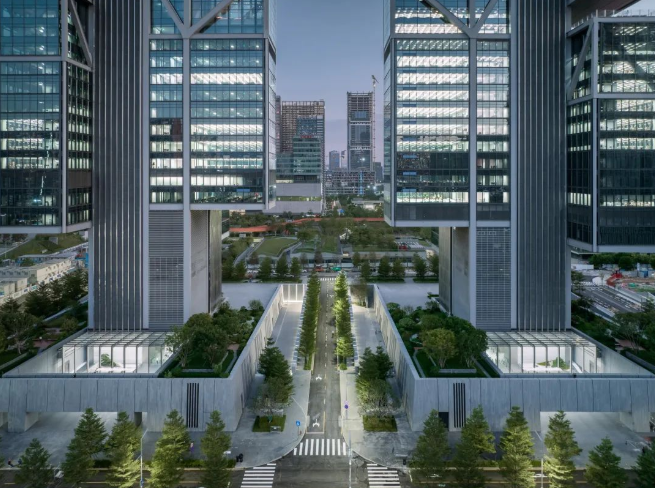

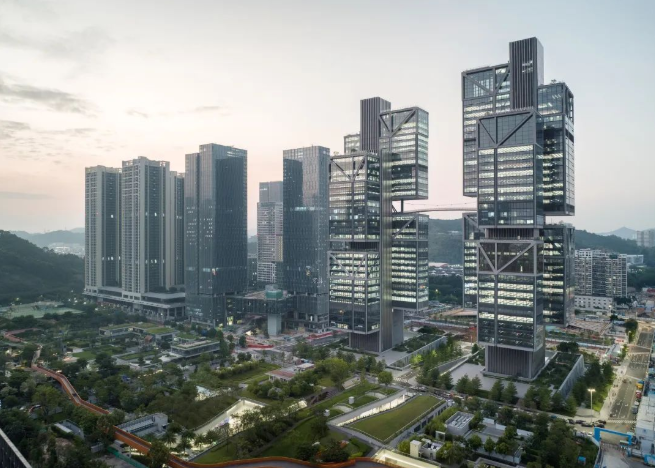

▲从绿廊望向大疆天空之城

02.

我们希望和地心引力换一种方法相处

Q：最初拿到“天空之城”这个计划时，有何期待？

吴：这个项目，我们一直是凭证一个作品来举行建构。突破地心引力和结构规则的约束，泛起设计和制作的透明性和工业美，这是大疆、福斯特、欧博游戏官网及各合作方的配合追求。

程：若是用古板手艺系统去明确，“天空之城”的结构系统纷歧定是最优解，但我们和照料团队，照旧希望充清楚确到修建计划期望泛起的效果、业主的潜在需求，然后回到力学和工程角度解决问题，做出唯一无二的修建。

主要面临息争决的是悬挂带来的一系列工程问题，我们希望天空之城，也能像古板落地结构一样，和地心引力相处融洽。

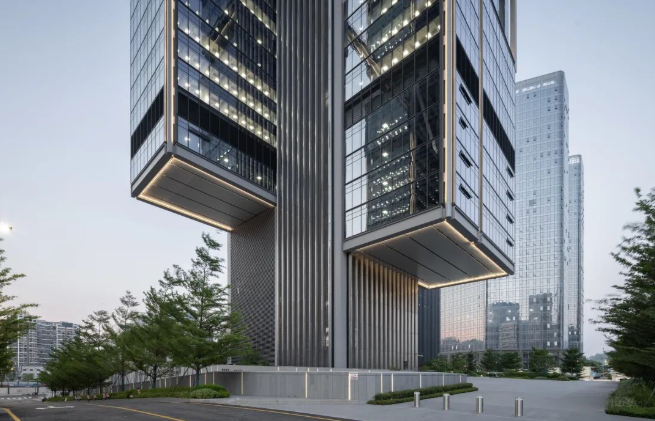

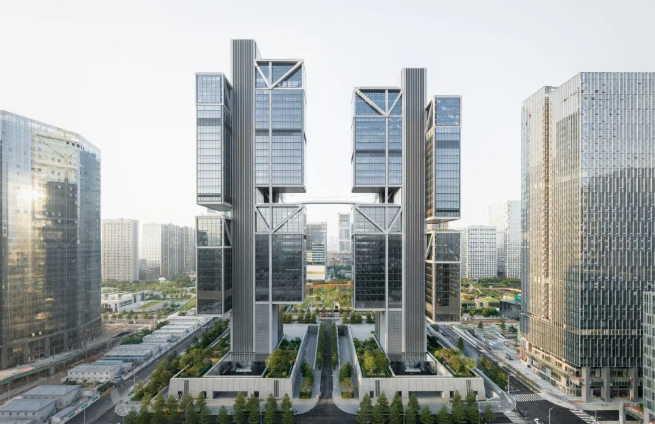

▲修建仅有焦点筒落地，悬翼向上拔升

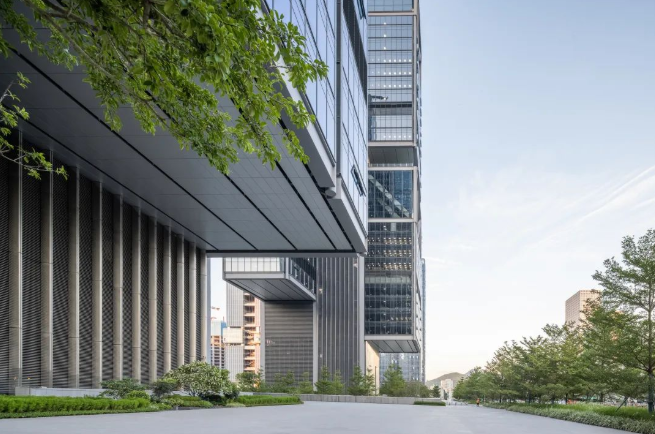

▲悬翼释放更多公共空间

Q：从整体来看，“天空之城”可以“悬浮”要害是什么？手艺实验难度主要在哪些方面？

吴：在我们的明确中，对“悬浮”效果孝顺最大的两概略素就是“悬挑”和“立面、空间结构化”，结构不再仅仅作为修建体现的隶属，而是支持、实现修建美学计划的有力因素。当以往的“配角”成为“主角”的一部分，对所有加入其中的修建、结构、机电工程设计师，除了在专业层面，更在美学层面提出了更高的要求。

“立面、空间结构化”的难点在于，怎样从手艺层面实现结构和机电的美感。修建、结构、消防专业充分派合，论证薄涂型防火涂料应用在外露钢结构的可行性，展现最纯粹的构件形式及标准。而在设计施工周期穿插的情形下，欧博游戏官网修建专业肩负了室内管综协调事情，以展示室内钢梁外露情形下，机电管线穿梁设计的逻辑美。

“悬挑”带来的不但仅是结构上的挑战，还带来消防等清静问题，怎样判断消防救援园地、救援长度，怎样对体块内的疏散接纳合适的疏散战略等，都需要我们在现行的修建规范之内，追求计划充分落地的可能。

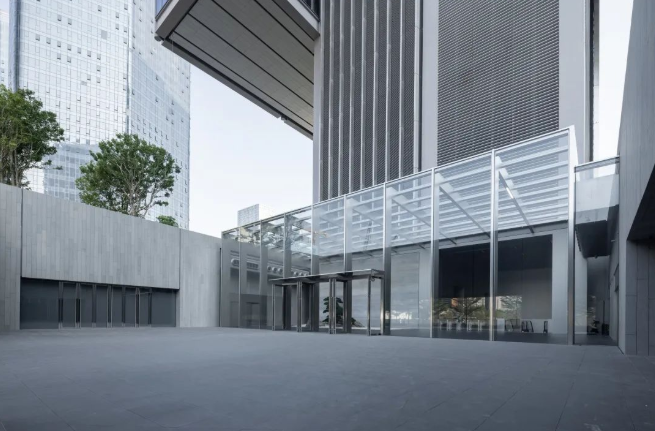

▲消防救援园地与广场的团结

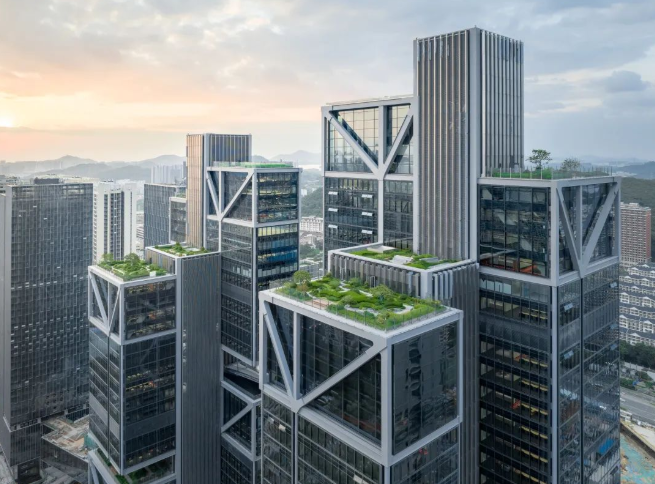

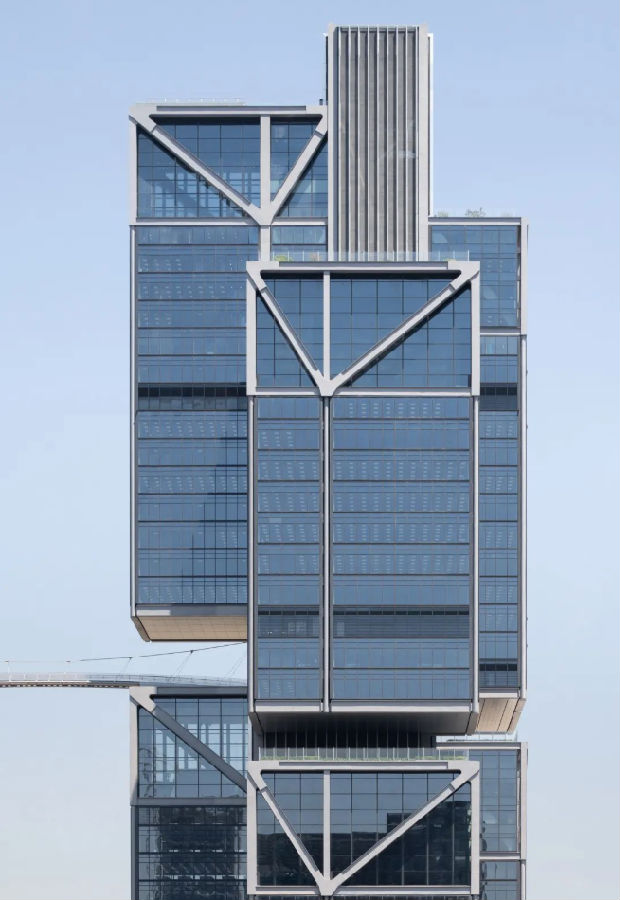

▲立面结构化，泛起设计和制作的透明性和工业美

03.天空之城的结构挑战在系统性难度中讨论更有意义

Q：“天空之城”最引人关注的是结构，您以为其中最大的挑战是什么？

程：已建成的悬挂结构超高层总部主要接纳对称悬挂手法，好比香港汇丰银行、慕尼黑宝马总部。天空之城最大的特点是非对称错层悬挂，设计和制作难度呈指数级增添。

12个巨型悬翼在空间上非对称错位悬挂，在重力作用下给修建物落地结构和悬翼带来了重大的空间变形，同时又受施工序次、附加荷载、温度效应和侧向作用的影响，在现实验工历程中，各悬翼相互之间也保存重大的关联影响，这些变形又影响着幕墙立面及楼面的平整度。因此，天空之城“结构挑战”需要在一个系统性难度中来预设，欧博游戏官网的价值就是要把项目设计和制作历程可能泛起的问题提前预警、提前解决。

我们和钢结构施工方中建钢构团队举行了多轮现实验工序次的仿真剖析，疏散出需要控制的变形量，通过悬翼的竖向预抬装置，落地结构的水昭雪向预变形装置，包管最终悬翼楼面的水平度和落地结构的笔直度。对项目在重力荷载作用下的变形预判和制作控制，是天空之城品质的要害所在。

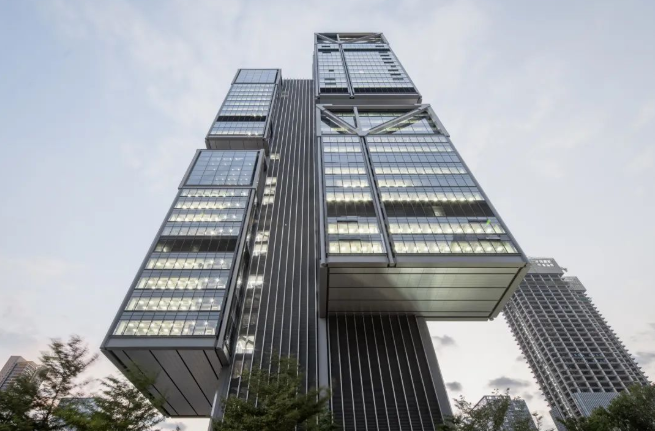

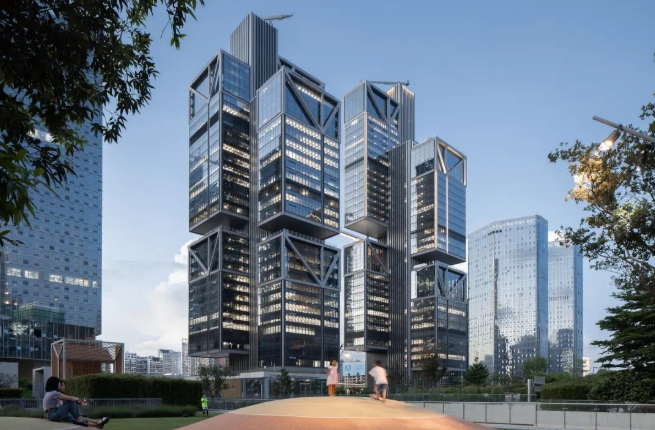

▲错位悬挂

Q：百米高空的连桥云云轻盈，怎样包管清静性？

程：空中连桥毗连双塔，连桥支座肩负悬索拉力，同时释放塔楼和连桥的自由变形，以是支座的竖向刚度、水平刚度以及受拉能力都举行了特殊设计�；剐枰氐愎刈⒎缯窈腿诵姓穸目刂�，业主委托西南交大风洞实验室举行了多轮桥形风洞比照实验，优化出最终桥形，镌汰颤振和驰振；另外，在桥体中埋设了TMD减振系统，包管人行恬静性。

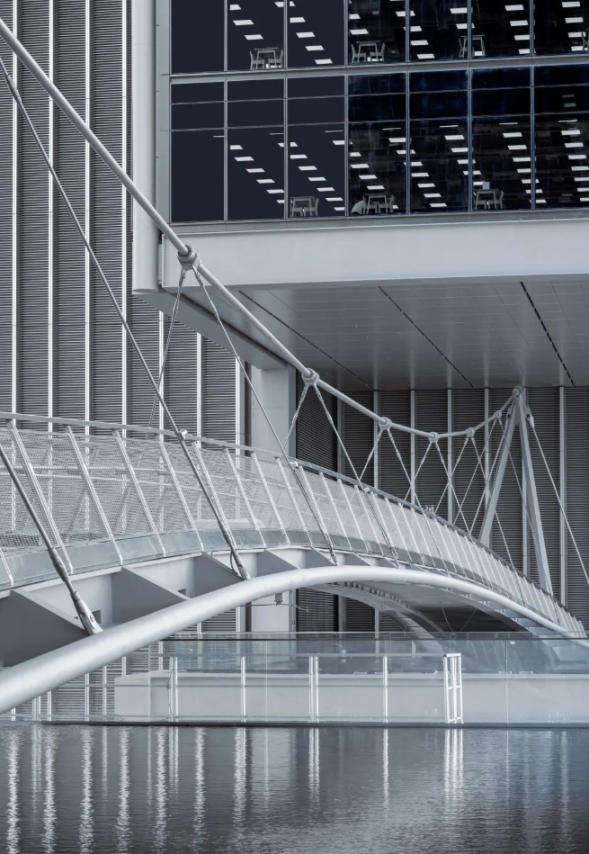

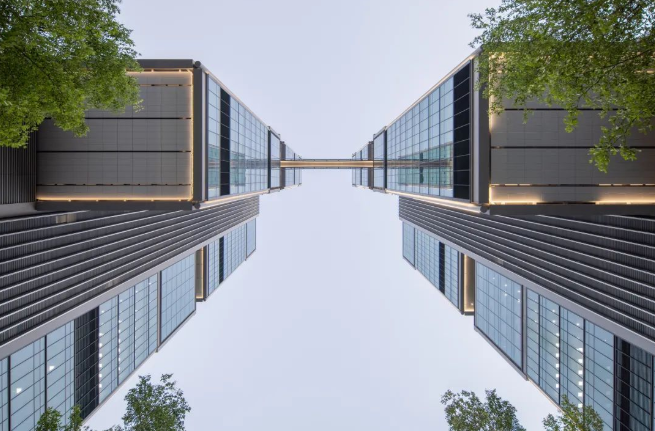

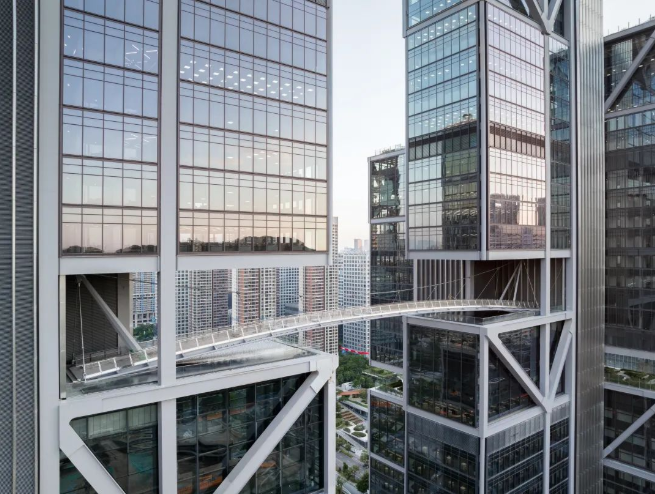

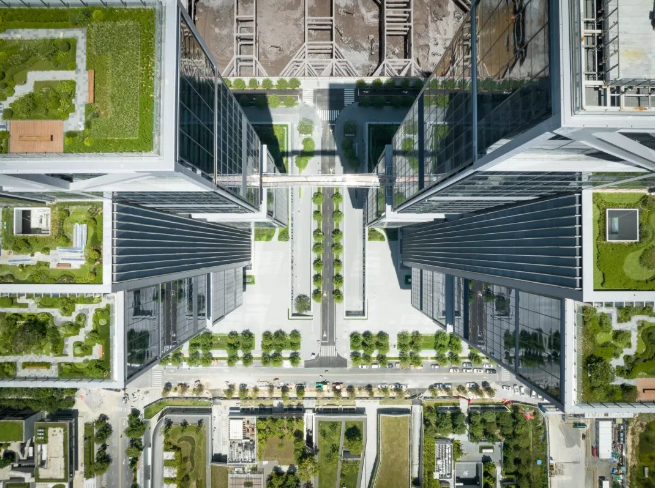

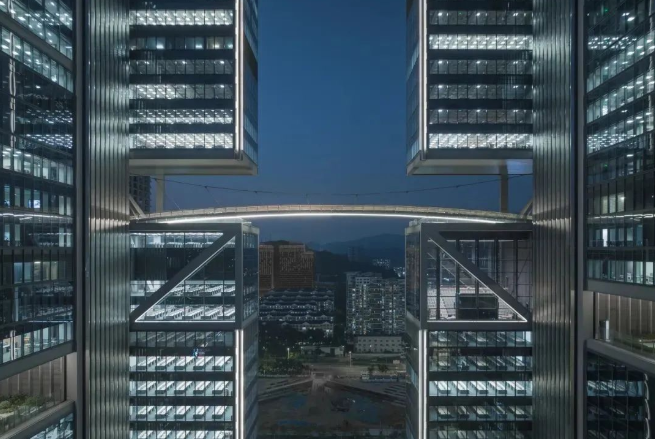

▲百米高空连桥

04.

我们预留了近万个洞

“成活率”很是高

Q：在重大的受力系统里，除了却构自己带来的挑战，是否也给幕墙、室内等其它部分带来难题？

吴：幕墙、机电、室内等所有与主体结构相关联的部分，设计剖析、施工都很是重大。好比：在结构变形下怎样包管幕墙的装置及立面平整度、机电管线穿梁时的�；げ椒ァ⑽菝婢肮鄯浪目煽啃缘�。各照料方、参建方和业主都做了许多研究和实验，欧博游戏官网也作为设计监理在现场巡查，去控制品质。

项目整体历时六年的时间，出于对制作细腻度的打磨，对结构清静性的验证与实验，对细节产品级的品控，在快速制作的今天，我们是“慢工出细活”的制作历程。

▲带悬挂层的支持框架结构系统

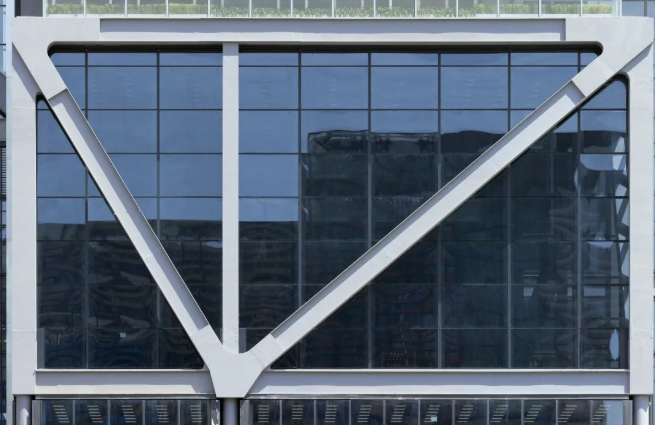

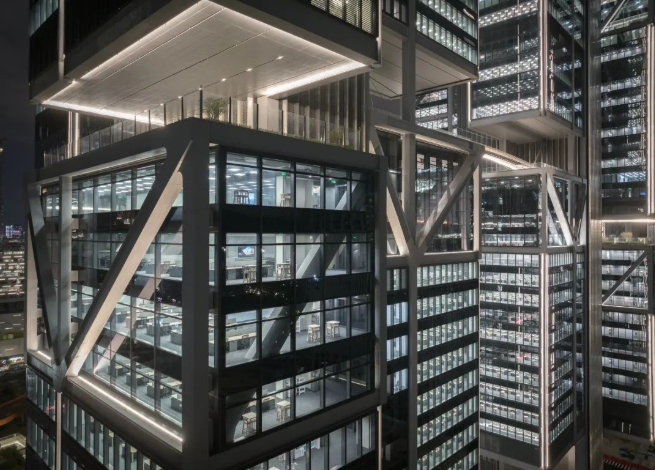

▲悬翼外露的桁架

程：天空之城的众多钢柱、钢梁、钢桁架及节点需要外露体现，结构工程师要思索这些构件的修建体现形式，做到构件安排、节点设计、施工工艺的协调统一。

由于悬翼室内空间机电管线穿越钢梁，充分展现，这些钢梁及洞口都需要在工厂提前加工，这就要求所有机电管线经由极高精准度的盘算和定位，反应在钢梁的开洞位置上。通过增强结构、仿真剖析及试验验证，使“大梁极限开洞”抵达与未开洞险些等效的状态。由于加速工期需要，钢板都是在设计未最终完成时提前采购和加工，我们预留了近万个洞，最后“成活率”很是高。

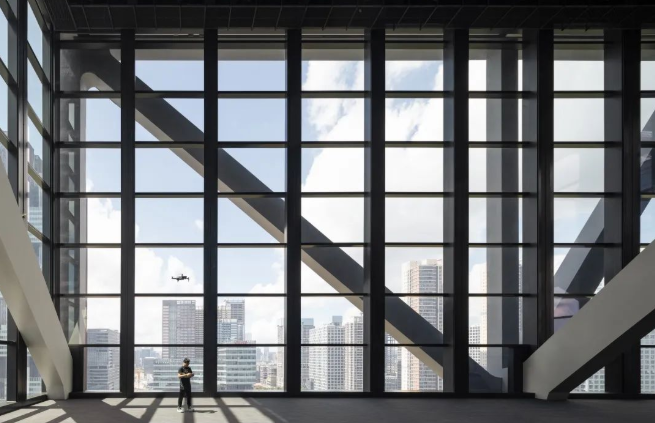

▲4层高的试飞空间

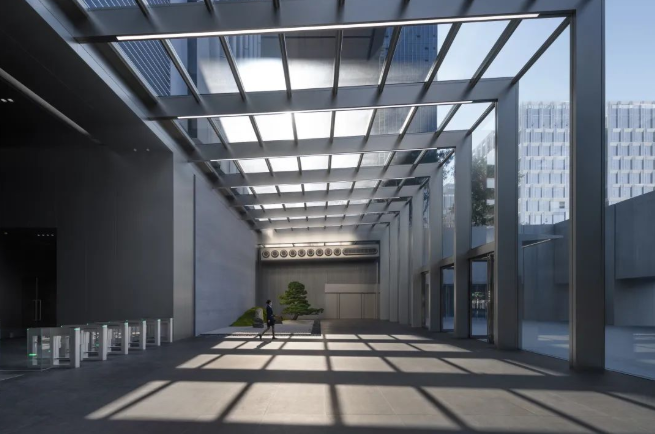

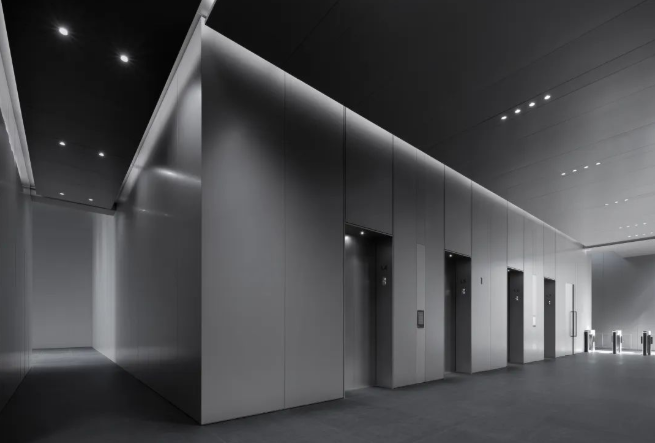

▲极简质感的大堂

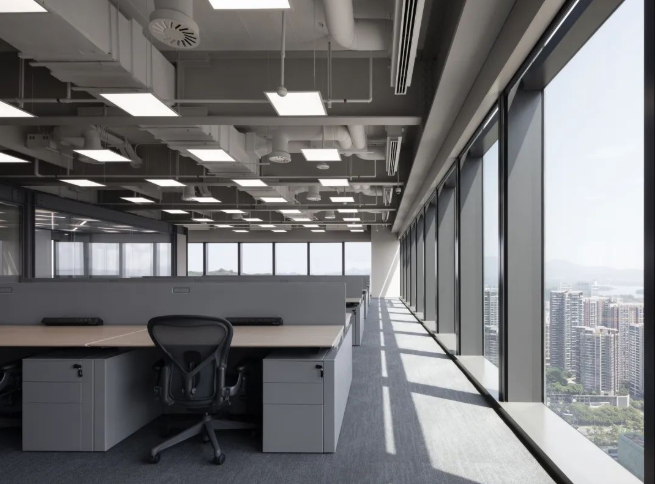

▲3.3米无柱空间

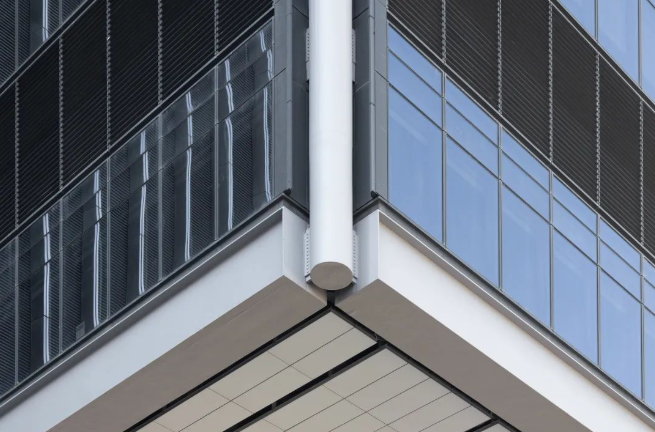

▲吊柱与螺栓之美

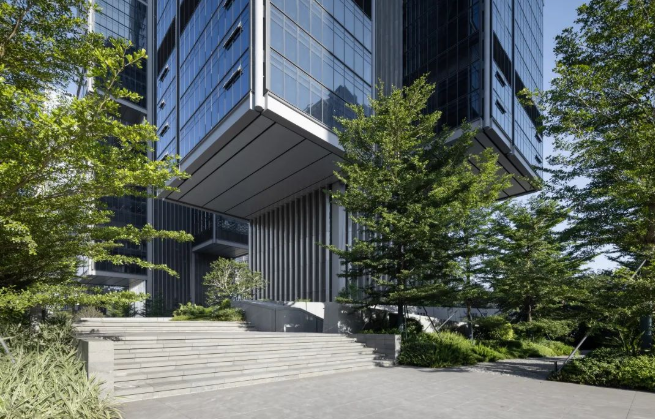

▲清洁纯粹的悬翼底部

05.

科技感需要许多方面去验证装配率抵达85%

Q：能否先容一下这个项目在修建装配式手艺上应用？

吴：我们在接受委托的时间，就和业主有个共识，大疆总部的“科技感”是需要许多方面去验证的，装配式设计一定是其中一个主要因素。项目主体结构系统、外围护系统、内隔墙系统均接纳工业化手艺制作，从行业标准上看，这座修建的装配率达85%，抵达国家AA级装配式修建手艺要求。

从装配式构件对施工效率的起劲影响上看，两座塔楼带悬挂层的支持框架结构系统，应用了矩形钢管混凝土柱、钢柱、钢梁、钢楼梯、金属楼承板、预制装配式墙体、单位式幕墙等装配式预制构件，大幅镌汰了现场工人数目，提升了施工效率，实现了装配式修建“提高质量、提高效率、镌汰人工、节能减排”的基本目的。

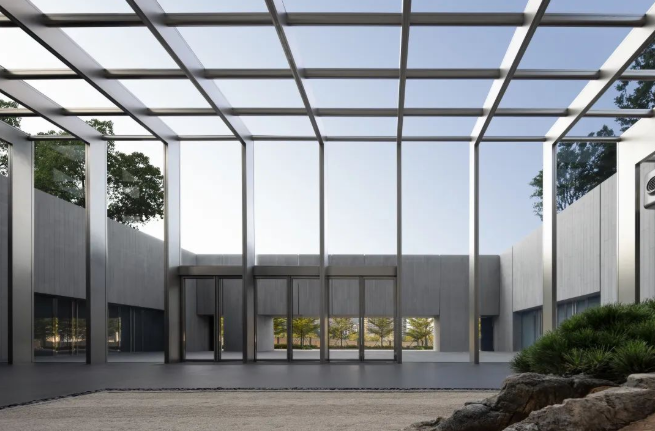

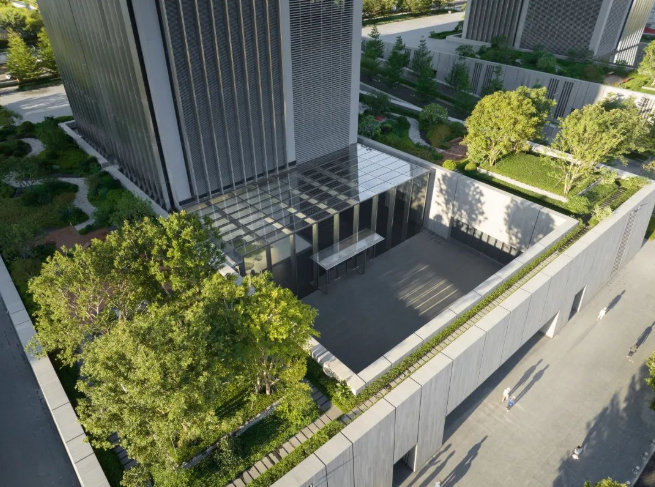

▲裙房花园

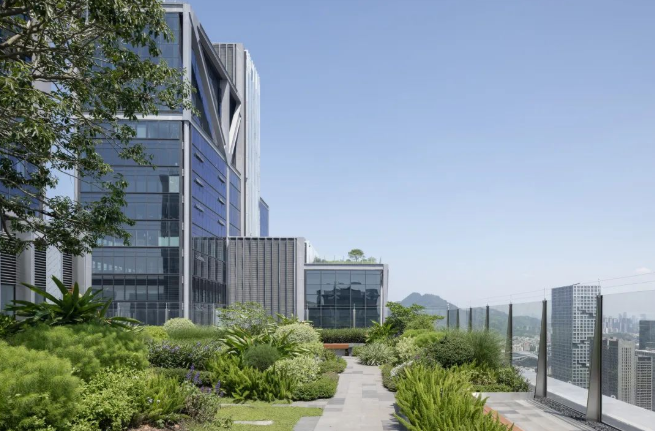

▲屋顶花园

▲全钢结构装配式修建

06.

对每个加入者来说这都是终身难忘的履历

Q：谢谢二位接受采访，最后能否分享一下项目中您最难忘的事情？

程：印象最深的应该是悬翼的第一次卸载，前期虽然做了数值仿真模拟，卸载完究竟跟预期误差有多大，几多照旧有点忐忑的，等获得卸载完的实测数据后，各人终于都轻松了起来。其时大疆汪滔先生也亲临现场，许多时间重视度就意味着完成度。

超高层修建结构生长到今天，结构设计所做的探索，都是在用科学和立异对抗不可抗拒的自然力量。作为结构工程师，我们要从阵势、计划整体去思量手艺层面的种种战略，一直通过研究，去实现新的空间状态，与修建师配合探索修建的意义。

吴：天空之城若是从制作难度、造价等方面出发，可能在看法计划阶段就会被许多建设单位放弃了，正由于有大疆这样有追求的业主，才将不可能实现的项目落地。印象最深的是大疆为项目建设了林林总总的研发小组，小组成员来自尊疆的研发部分，有的研究玻璃平整度的提高，有的研究防火涂料的特征，有的研究修建质料，目的就是为了更好地泛起修建及空间效果，他们钻研水平、详尽度及效果让我们以为汗颜。也正是业主对美学、品质的极致追求，让我们各设计方越发同心起劲去做好项目。

可以说，这一项目每个阶段都难，可是每个阶段由于攻破差别的以前未遇见过的难题而获得了差别维度的惊喜。我经常跟团队里同事说，关于每小我私家而言，项目很难堪，以是难以实现的起劲去实现，能实现的起劲实现到最好，由于这个项目将会是各人职业生涯的代表作。我们很自豪能为实现大疆人的精神家园作出孝顺，同时也希望天空之城项目历程中名贵的设计、施工、管理履历，对中国修建行业的提升尽一份绵力。

“我们用六年时间全心打造了这座天空之城，它是大疆和所有合作伙伴智慧与心血的结晶。很兴奋随着新总部的正式启用，能为同事们提供更酷、更人性化、更高品质的事情情形。比起事情场合的升级，更为主要的是，我们的追求和梦想正在升级。天空之城的故事才刚刚最先，未来将由每一个心怀热爱的大疆人配合誊写：我们坚守什么、追寻什么、创立什么，我们要成为怎样的一群人，以怎样的精神和面目去面临未来的人生。希望天空之城能够成为大疆人的精神家园，见证每小我私家的生长。”

——汪滔

大疆首创人及首席执行官
